• Importare tutte le librerie che si prevedere che serviranno nell'applicazione (per ora non importare la libreria Planimetria.jsupLib, dato che questa fa riferimento alle finestre delle altre librerie.
• Importare nell'applicazione JSup la libreria Planimetria.jsupLib (se non è già stata importata).
• Aprire la window PlanimetriaEsempio.
• Rinominare la window (Ctrl+W per aprire le Proprietà della finestra) e assegnare il nome, ad esempio, Planimetria o PlanimetriaPiano1. Chiudere il dialogo con le Proprietà della finestra.

Importazione disegno

Occorre ora importare in JSup un file DXF o una bitmap e, in entrambi i casi, ottenere un oggetto di dimensioni 2450x2450 pixel da spostare poi nel binder opportuno della finestra planimetria.

Importazione DXF

Nel caso dell'importazione da un file DXF è preferibile importarlo in una finestra di appoggio.
Per creare la finestra di appoggio seguire i seguenti passi:

• Avendo aperta la finestra Planimetria selezionare il menu File / New window....
• Alla domanda Do you want to copy window code? rispondere no.
• Nel campo Window name inserire un nome di comodo, per esempio ImportDXF.
• Confermare il dialogo cliccando Ok.

Importazione Bitmap

Inserimento in planimetria

In questa fase verrà importato il disegno statico della planimetria da un file DXF o da una bitmap

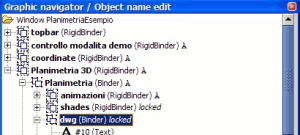

• Zoommare sul binder Planimetria3D/Planimetria/dwg utilizzando la finestra di navigazione (aprirla con Cltr+N), e selezionando il binder dwg (vedere figura a destra).
• Chiudere la navigazione e premere il tasto Z per focalizzare l'editor sul binder dwg.
• Per zoommare un'area utilizzare Shift+"+"e quindi con il mouse definire il rettangolo da zoommare.
• Per allargare la vista utilizzare ripetutamente Shift+"-".
